| Тиристоры Т753-800 и Т953-800 предназначены для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц.

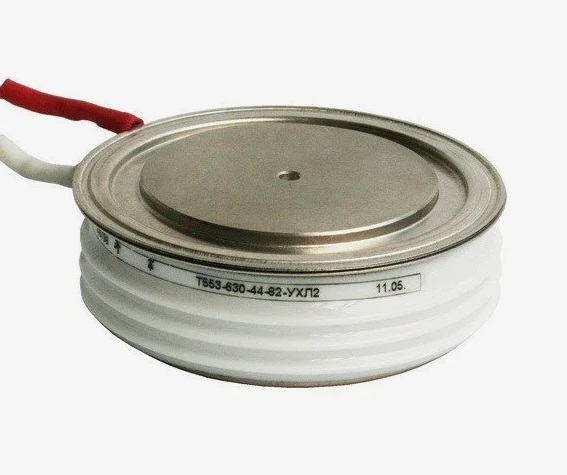

Силовые тиристоры Т753 и Т953 выпускаются в металлокерамическом корпусе таблеточной конструкции.
Т753-500 выпускаются в корпусе PT53
Т953-500 выпускаются в корпусе PT54
Рекомендуемые охладители:
О153 О253 О353
Недопустимо применение тиристоров таблеточной конструкции в несжатом состоянии. |
 |
| Тип тиристора |
|
Т753-800 |
Т953-800 |
| Характеризующие параметры тиристора |
| Повторяющийся импульсный ток в закрытом состоянии, обратный ток (мА) |
Idrm, Irrm |
70 |
200 |
| Критическая скорость нарастания напряжения в закрытом состоянии (В/мкс) |
du/dt |
2000 |
1000…2500 |
| Импульсное напряжение в открытом состоянии (В) / при токе (А) |
Utm/Itm |
2,25/2512 |
2,4/1500 |
| Пороговое напряжение (В) |
Utto |
1,18 |
1,269 |
| Динамическое сопротивление в открытом состоянии, мОм |
rt |
0,620 |
0,981 |
| Ток удержания (А) / Ток включения (А) |
Ih/IL |
0,3/1,5 |
0,3/1,5 |
| Отпирающий постоянный ток управления (мА) / Отпирающее постоянное напряжение управления (В) |
Igt/Ugt |
250/2,5 |
300/2,5 |
| Время выключения (мкс) |
tq |
400 |
630…800 |
| Время задержки включения (мкс) |
tgd |
3,0 |
3,0 |
| Время включения (мкс) |
tgt |
|
14 |
| Заряд обратного восстановления (мкКл) |
Qrr |
3000 |
4500 |
| Время обратного восстановления (мкс) |
trr |
|
60 |
| Ток обратного восстановления (А) |
Irr |
|
150 |
| Тепловое сопротивление переход/корпус (oС/Вт) |
Rthjc |
0,02 |
0,02 |
| Масса (г) |
|
550 |
700 |
| Усилие сжатия (кН) |
F |
24…28 |
24…28 |
| Тип корпуса |
|
PT53 |
PT54 |
| Рекомендуемые охладители |
|
О153 О253 О353 |
| |
|
|
| Тип тиристора |
|
Т753-800 |
Т953-800 |
| Предельно допустимые значения параметров тиристора |
|
|
|
| Максимально допустимый средний ток в открытом состоянии при температуре корпуса (А (°С)) |
Itav (TC) |
1010 (70)
821 (85) |
838 (70)
800 (73)
685 (85) |
| Класс по напряжению |
|
34…44 |
46…65 |
| Максимально допустимый действующий ток в открытом состоянии (А) |
Itrms |
1289 |
1075 |
| Ударный неповторяющийся ток в открытом состоянии (кА) |
Itsm |
15,0 |
10,0 |
| Защитный показатель (А2с) |
I2t |
1,1х106 |
0,66х106 |
| Критическая скорость нарастания тока в открытом состоянии (А/мкс) |
di/dt |
200 |
60 |
| Максимально допустимая температура перехода (oС) |
Tjmax |
125 |
125 |
Заказ тиристоров и условия поставки.
