| Тип тиристора |
|
Т543-400 |
| Характеризующие параметры тиристора |
| Повторяющийся импульсный ток в закрытом состоянии, обратный ток (мА) |
Idrm, Irrm |
90 |
| Критическая скорость нарастания напряжения в закрытом состоянии (В/мкс) |
du/dt |
500…1000 |
| Импульсное напряжение в открытом состоянии (В) / при токе (А) |
Utm/Itm |
2,5/1256 |
| Пороговое напряжение (В) |
Utto |
1,35 |
| Динамическое сопротивление в открытом состоянии, мОм |
rt |
1,250 |
| Ток удержания (А) / Ток включения (А) |
Ih/IL |
0,6/1,0 |
| Отпирающий постоянный ток управления (мА) / Отпирающее постоянное напряжение управления (В) |
Igt/Ugt |
300/2,5 |
| Время выключения (мкс) |
tq |
400…500 |
| Время задержки включения (мкс) |
tgd |
3,2 |
| Время включения (мкс) |
tgt |
12,0 |
| Заряд обратного восстановления (мкКл) |
Qrr |
2500 |
| Время обратного восстановления (мкс) |
trr |
37 |
| Ток обратного восстановления (А) |
Irr |
135 |
| Тепловое сопротивление переход/корпус (oС/Вт) |
Rthjc |
0,034 |
| Масса (г) |
|
340 |
| Усилие сжатия (кН) |
F |
14…16 |

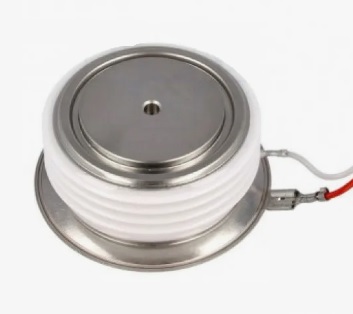

| Тип корпуса |
|
PT43 |
| Рекомендуемые охладители |
|
О242 О342 О143 О243
О343 ОМ103 ОМ104 |
| |
|
|
| Тип тиристора |
|
Т543-400 |
| Предельно допустимые значения параметров тиристора |
| Максимально допустимый средний ток в открытом состоянии при температуре корпуса (А (°С)) |
Itav (TC) |
751 (85)
500 (102) |
| Класс по напряжению |
|
36…46 |
| Максимально допустимый действующий ток в открытом состоянии (А) |
Itrms |
1179 |
| Ударный неповторяющийся ток в открытом состоянии (кА) |
Itsm |
7,0 |
| Защитный показатель (А2с) |
I2t |
296х103 |
| Критическая скорость нарастания тока в открытом состоянии (А/мкс) |
di/dt |
400 |
| Максимально допустимая температура перехода (oС) |
Tjmax |
125 |
Заказ тиристоров и условия поставки.
