Тиристор силовой Т243-800, Т243-1000, Т243-1250

На данной странице представлены тиристоры Т243 на токи 800, 1000 и 1250 Ампер.
Описание тиристоров Т243 на токи 400, 500 и 630 Ампер — здесь

Тиристоры Т243 предназначены для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц.

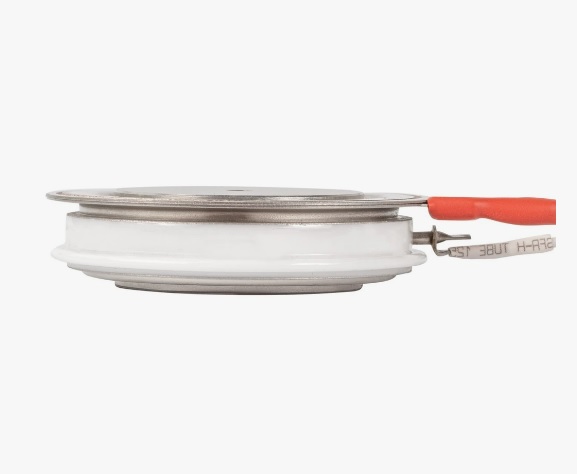

Силовые тиристоры Т243 выпускаются в металлокерамическом корпусе таблеточной конструкции.

                    Т243-800, Т243-100 и Т243-1250, выпускаются как в корпусе PT41, так и в корпусе PT42

Рекомендуемые охладители:
О242   О342   О143   О243   О343    ОМ103    ОМ104

Недопустимо применение тиристоров таблеточной конструкции в несжатом состоянии.

kronek1@yandex.ru
kronek.ltd@gmail.com

(812) 331-96-57
Тип тиристора Т243-800 Т243-800 Т243-1000 Т243-1250
Характеризующие параметры тиристора
Повторяющийся импульсный ток в закрытом состоянии, обратный ток (мА) Idrm, Irrm 30 100 70 70
Критическая скорость нарастания напряжения в закрытом состоянии (В/мкс) du/dt 200…2500 200…2500 200…1600 200…1600
Импульсное напряжение в открытом состоянии (В) / при токе (А) Utm/Itm 1,65/2512 1,7/2512 1,6/3140 1,5/3927
Пороговое напряжение (В) Utto 0,90 0,939 1,00 0,96
Динамическое сопротивление в открытом состоянии, мОм rt 0,22 0,324 0,19 0,14
Ток удержания (А) /  Ток включения (А) Ih/IL 0,3/1,0 0,3/1,0 0,3/1,0 0,3/1,0
Отпирающий постоянный ток управления (мА) / Отпирающее постоянное напряжение управления (В) Igt/Ugt 250/3,0 250/2,5 200/2,5 200/3,0
Время выключения (мкс) tq 320…500 160…500 160…250 160…250
Время задержки включения (мкс) tgd 0,80
Время включения (мкс) tgt 30 3,0 16 16
Заряд обратного восстановления (мкКл) Qrr 1500 1750 500 500
Время обратного восстановления (мкс) trr 26
Ток обратного восстановления (А) Irr 135
Тепловое сопротивление переход/корпус  (oС/Вт) Rthjc 0,03 0,03 0,028 0,028
Масса (г) 300 210 210
300		 210
260
Усилие сжатия (кН) F 14…16 14…16 14…16 14…16
Тип корпуса PT42 PT41 PT41
PT42
 PT41
PT42
Рекомендуемые охладители О242    О342    О143    О243    О343    ОМ103    ОМ104

Тип тиристора Т243-800 Т243-800 Т243-1000 Т243-1250
Предельно допустимые значения параметров тиристора
Максимально допустимый средний ток в открытом состоянии при температуре корпуса (А (°С)) Itav (TC) 815 (85) 833 (85)
800 (87)		 1090 (85) 1320 (85)
Класс по напряжению 6…16 10…18 2…10 2…10
Максимально допустимый действующий ток в открытом состоянии (А) Itrms 1260 1256 1570 2072
Ударный неповторяющийся ток в открытом состоянии (кА) Itsm 14,0 14,0 20,9 23,1
Защитный показатель (А2с) I2t 1280х103
Критическая скорость нарастания тока в открытом состоянии (А/мкс) di/dt 800 1250 800 800
Максимально допустимая температура перехода (oС) Tjmax 125 125 140 140
